Spezielle Art Energie-Eintritts-Modul-Filter Sockel-EMI Filter With Fuse And-Schalter-1A~10A
Iec-Einlass filtert YB-C Reihe
Eigenschaften:
-- Nennströme bis zu 10A
-- Einzelner Sicherungshalter
-- 2-pole Hebelschalter
-- Universelle Anwendung
-- Zustimmungen:
Regel der Nominierung:
YB 11 C7 - 3A - Q (R5)
¦ ¦ ¦ ¦ ¦
Stromkreisfall gegenwärtige Verbindung optional
Elektrisches Diagramm:
Standard
Art R5
Tabelliert:
| Nennstrom @40°C |
Anschluss Options* |
Bluterwiderstand (optional) |
Boden (Optional) |
Durchsickern gegenwärtiges 250V/50Hz |
Elektrisches Diagramm |
Nennspannung (V) | Arbeitsfrequenz (Hz) | ||||||||||||||||||||||||||||||||||||||
| Modell nein. | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | <0> | Fig.1 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Medizinische Art tabelliert:
| Nennstrom @40°C |
Terminalwahlen |
Bluterwiderstand (optionales) R (MΩ) |
Medizinische Ausrüstung (optionale) 5 |
Grund (optional) |
Durchsickern gegenwärtiges 250V/50Hz | Elektrisches Diagramm |
Nennspannung (V) | Arbeitsfrequenz (Hz) |
||||||||||||||||||||||||||||||||||||||||
| Modell nein. | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - | <5> | Fig.2 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||||
| YB11C7-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
*Q: Schnell-auf 6.35x0.8mm S: Lötmittel 4.0x0.8mmW: UL1015 18awg
Mechanisches Maß (Einheit: Millimeter)
C-Fall

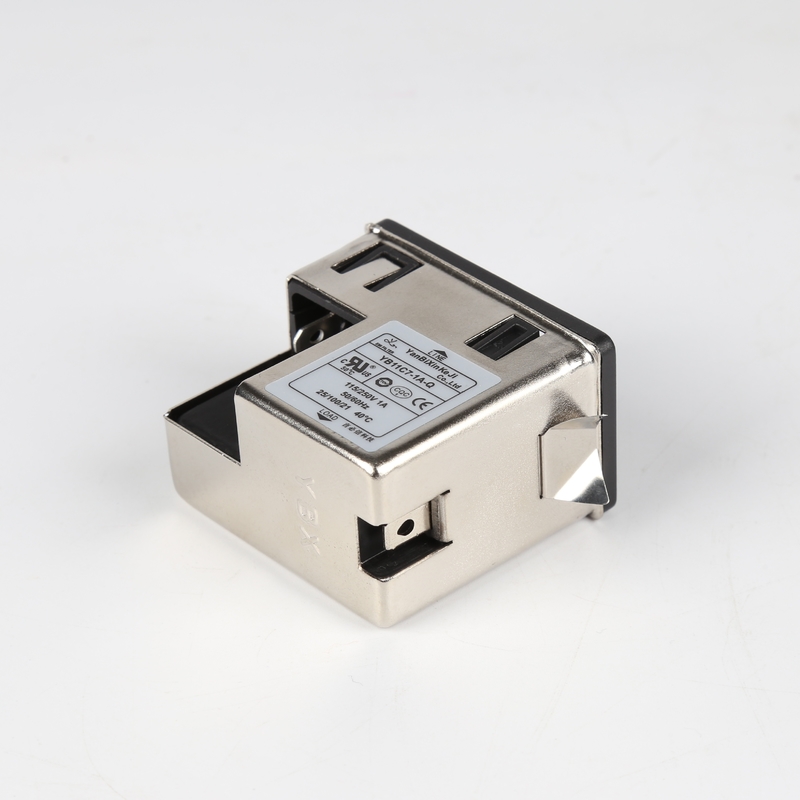

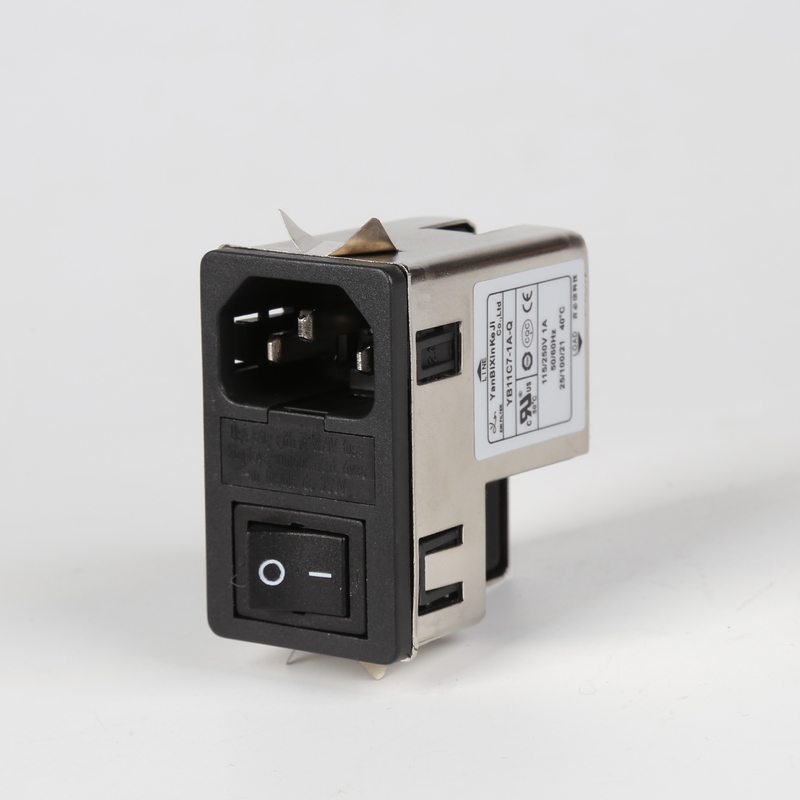

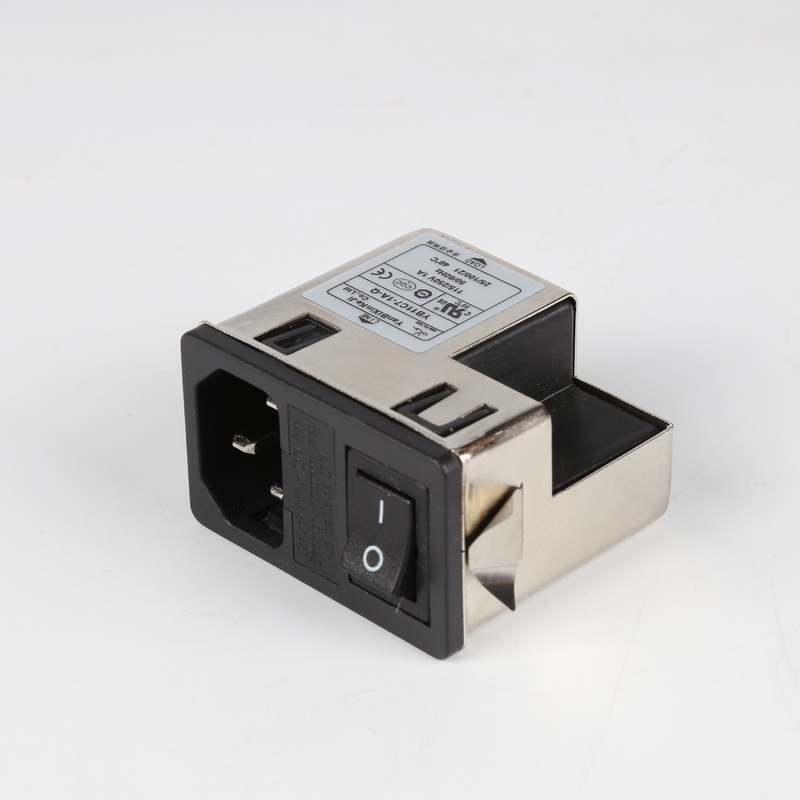

YB11C7-10 A-Q Product Pictures:
Einfügungsdämpfungstabelle (im System 50ohm entsprechend IEC/CISPR No.17):
differenzialer Modus
1A 3A 6A
8A 10A
Versand:
---Versandausdrücke: DHL, UPS, Fedex, TNT, EMS
---Hafen ist Shenzhen oder als Anträge.
