Yanbixin Hochwertiger A13 IEC-Eingangsfilter 1A~20A Buchse EMI-Filter für Datenausrüstung
Technische Spezifikation:
| Artikel | Buchse EMI-Netzfilter |
| Modell | Buchse EMI-Netzfilter YB-A |
| Übertragungsfunktion | Tiefpass |
| Gehäusetyp | Oberflächenmontage |
| Nennmittenfrequenz | 10K-30MHZ |
| Einfügedämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 125VAC 250VAC |
| Nennstrom | 1A 3A 6A 10A |
| Umgebungstemperatur | 40°C |
| Temperaturbereich | 25 / 085 / 21 |
| Betriebsfrequenz | 50/60HZ |
| Leitung zu Leitung | 1450VDC |
| Leitung zu Erde | 2250VDC |
| Maximaler Leckstrom | 115VAC/50HZ 0,3uA Max |
| MOQ | 500 Stück |
| Preis | USD1~2/Meter |
| Vorlaufzeit | 5~15 Werktage |
Eigenschaften:
-- Ausgezeichnete Leistung/kompakte Struktur
-- Schraubversion von der Vorder- und Rückseite
-- Optionale medizinische Versionen ((R5)-Typ)
-- Schnellanschluss (6,35*0,8 mm), Löten oder Draht
-- Hochleistungs- und hochdämpfende Netzfilter mit IEC 320-Buchse
-- (R5)-Typen erfüllen die Anforderungen von IEC/EN60601-1 für Sicherheitsabstand, Leckstrom und Hochspannungsprüfung.
-- Es gibt eine Vielzahl von Teilen und Kombinationen, um die EMC-Tests verschiedener Kunden zu erfüllen.
-- Kundenspezifische Produkte nach Kundenanforderungen
Typische Anwendungen:
-- Speziell entwickelt für LCD- und PDP-Fernseher, medizinische Anwendungen, allgemeine Elektrogeräte.
-- Medizinische Geräte
-- Test- und Messgeräte
-- Kleine und mittelgroße Maschinen und Haushaltsgeräte
-- Einphasen-Netzteile, Schaltnetzteile
Nominierungsregel:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| Einphasig | Schaltung | Abmessung | Strom | Ausgangsanschluss | ||
| 11:11 Schaltung | A10 | 10A : 10 Ampere | Q:Fast-on-Lasche 250 | |||
| 15A : 15 Ampere | W:Draht | |||||
| 20A : 20 Ampere | S:Lötanschlussklemmen |
*Q: Fast-on 6,35x0,8mm S: Löten 4,0x0,8mm W: UL1015 18awg
Tabellen:
| Modell-Nr. | Nennstrom @40°C |
Anschlussoptionen* | Entladewiderstand (optional) | G (optional) | Leckstrom 250V/50Hz | Elektrisches Schema | Nennspannung | Betriebsfrequenz (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0,8mA |
Abb. 1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Abb. 1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Abb. 1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Abb. 1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Abb. 1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Abb. 1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Abb. 1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Abb. 1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Abb. 1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Abb. 1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Abb. 1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Abb. 1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Abb. 1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Abb. 1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Abb. 1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Abb. 1 | |||

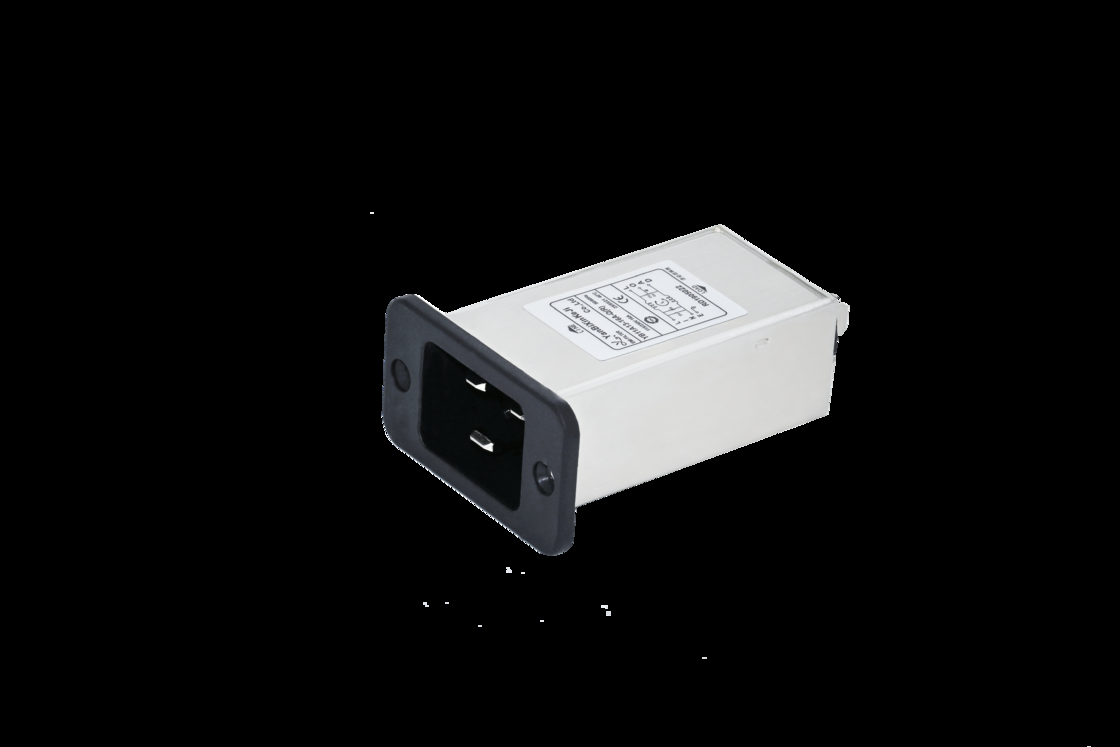

YB11A13-20A-Q IEC-Eingangsfilter Bild:
Einfügedämpfungstabelle (Im 50-Ohm-System gemäß IEC/CISPR Nr. 17)
