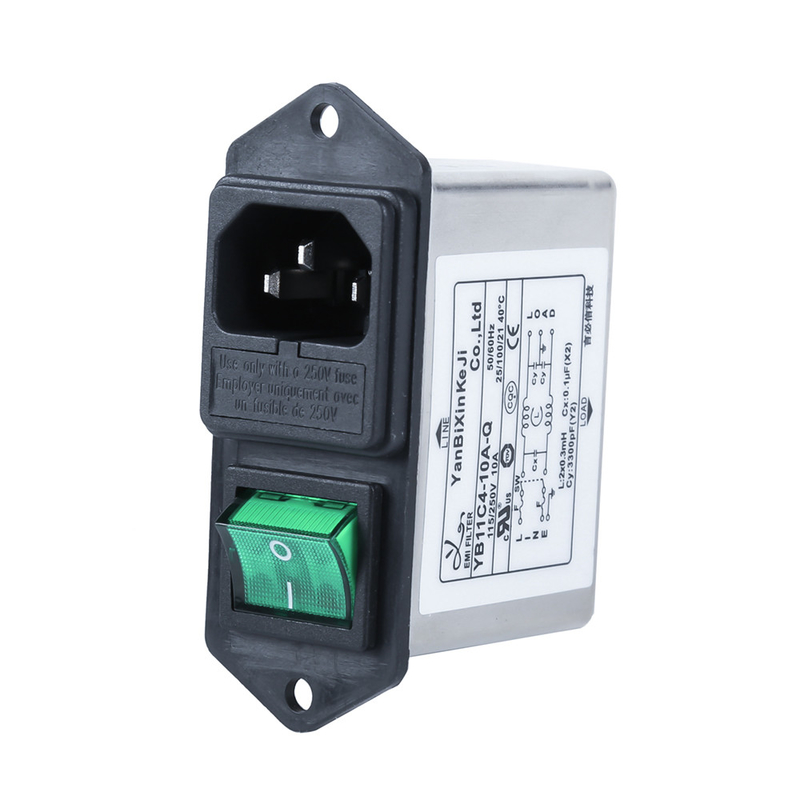

Energie-EMI Filter Iec-Einlass-Filter 1~10A YB11C4 mit Sockel, Schalter und Sicherung
Iec schließen EMI Filter an:
YB11C4-10A-Q ist ein Energieeintritts-Modulfilter. Es ist ein kompaktes und einfach, Filter zu installieren, der direkt in eine Wechselstrom-Steckdose verstopft. Unsere Entwurfsstandards stimmen mit IEC60939 überein, und Filter haben das UL, CQC, TUV-Bescheinigung geführt.
Eigenschaft des Energie-Eintritts-Modul-Filters:
1. Die Produkte haben die hohe Verminderung, basiert auf Drosselklappen mit hohem Restwiderstand und ausgezeichnetem thermischem Verhalten
2. Arten (R5) stimmen mit den Anforderungen von IEC/EN60601-1 für Sicherheitsabstand, Durchsickernstrom und hipot Prüfung überein.
3. kompakte Größe: Iec-sind Einsteckentstörfilter klein und kompakt, das sie einfach, in einer Vielzahl von Anwendungen zu installieren und zu verwenden macht.
4. einfache Installation: Iec-sind Einsteckentstörfilter einfach, keine zusätzliche Verdrahtung oder Änderungen am System zu installieren und zu erfordern. Sie verstopfen einfach in den Wechselstromsockel und liefern unmittelbare EMS-Entstörung.
Typische Anwendungen:
1. Tragbare elektrische und elektronische Ausrüstung;
2. Medizinische Ausrüstung;
3. Test- und Maßausrüstung;
4. Kleine und Maschinen und Hausrat
5. Einphasige Stromversorgung, Schaltermodusstromversorgung
YB11C4-10A-Q Spezifikation:
| Produkt | YB-C Iec-Sockel-Filter | Nennstrom | 1~10A |
| Modell | YB11C4-10A-Q | Klimatemperatur | 40°C |
| Übertragungsfunktion | Flachpass | Temperaturspanne | 25 / 085/21 |
| Paket-Art | Oberflächenberg | Arbeitsfrequenz | 50/60HZ |
| Nominale Mittelfrequenz | 50K-30MHZ | Phasen | 1450VDC |
| Einfügungsdämpfung | 30~90dB | Zu reiben Linie | 2250VDC |
| Eingangsimpedanz | 50Ω | Maximaler Durchsickern-Strom | 115VAC/50HZ 0.4mA maximal 250VAC/60HZ 0.8mA maximal |
| Nennspannung | 115V/250V | MOQ | 100pcs |
Benennungs-Regel:
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Einphasiges | Stromkreis | Maß | Gegenwärtig | Ertrag-Verbindung | ||
| 11:11stromkreis | C4 | 6A: 6 Ampere | Q: schnell-auf Vorsprung 250 | |||
| C3: eine Sicherung | 8A: 8 Ampere | W: Draht | ||||
| C4: doppelte Sicherung | 10A: 10 Ampere | S: Lötmittel-Ansatz-Anschlüsse |
*Q: Schnell-auf 6.35x0.8mm S: Lötmittel 4.0x0.8mm W: UL1015 18awg
Filter-Auswahl-Tabelle:
| Teilnummer. | Fall | Nennströme (a) | Ertrag-Verbindungen |
| YB11C4 | C4 | 1 | Schnell-auf Anschluss |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Draht |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Lötmittel-Ansatz-Anschlüsse |

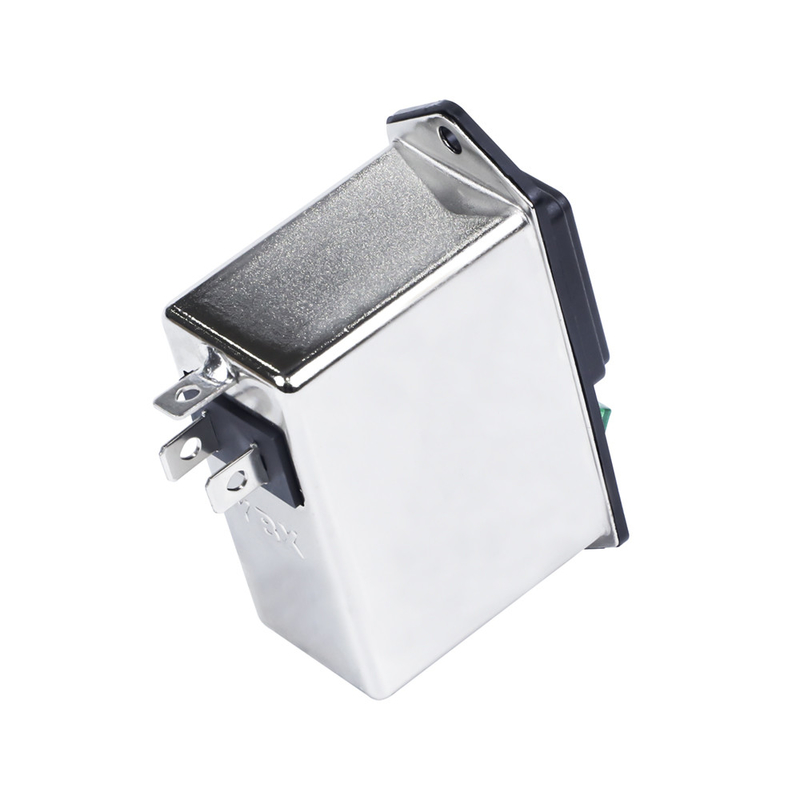

YB11C4-10 A-Q Product Picture:
| Fall | B | C | D | E | F | G | H | Ich | J | K | L | ||||||||||||||||||
| C3/C4 | 62 | 61 | 29,5 | 80 | 72 | 35 | 11 | 11 | 17 | 3,5 | 6.35*0.8 | 46 | |||||||||||||||||
| Toleranzen | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
Elektrisches Diagramm:
