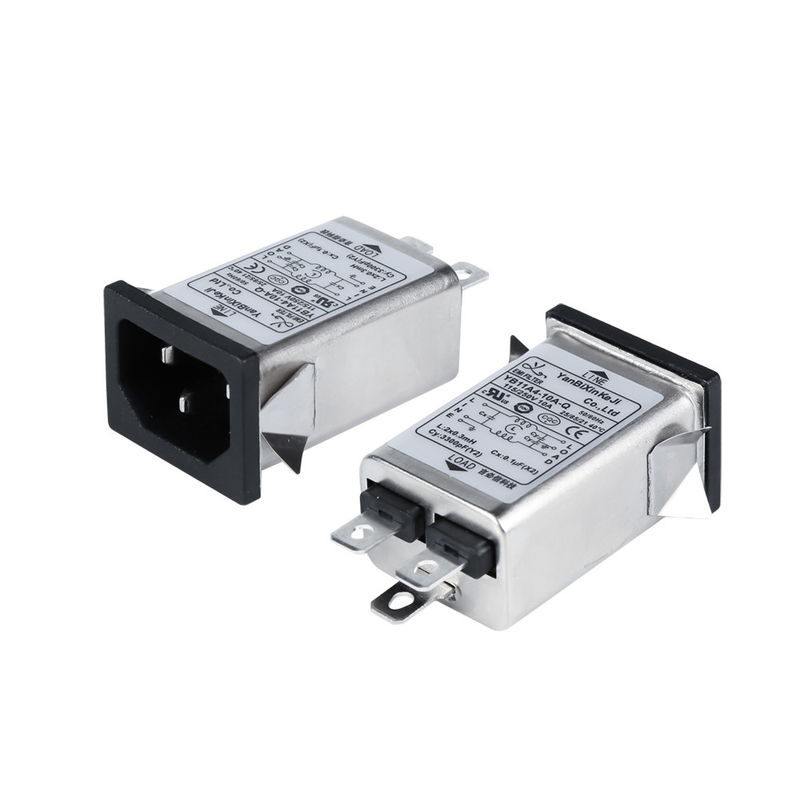

YB11A4-10A-Q 110V/250V Plug-In-EMI-Filter IEC-Einlassfilter für medizinische Geräte
IEC-Einlassfilter mit Buchse
EMI-Filterspezifikation:
| Artikel | Emi-Power-Filter |
| Modell | EMV-Leistungsfilter YB-A |
| Übertragungsfunktion | Tiefpass |
| Pakettyp | Oberflächenmontage |
| Nominelle Mittenfrequenz | 10K-30MHZ |
| Einfügedämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 125VAC 250VAC |
| Nennstrom | 1A 3A 6A 10A |
| Umgebungstemperatur | 40°C |
| Temperaturbereich | 25 / 085 / 21 |
| Arbeitsfrequenz | 50/60 Hz |
| Zeile für Zeile | 1450 VDC |
| Leitung zu Erde | 2250 VDC |
| Maximaler Leckstrom | 115 VAC/50 Hz, 0,3 uA max |
| Mindestbestellmenge | 500 Stück |
| Preis | USD1~2/Meter |
| Vorlaufzeit | 5~15 Wochentag |
Merkmale:
1. Hervorragende Leistung/kompakte Struktur
2. Optionale medizinische Versionen (Typ (R5))
3. Schnellanschluss (6,35 x 0,8 mm), Lötzinn oder Draht
4. Leistungsfilter mit hoher Leistung und hoher Dämpfung und IEC 320-Buchse
5. (R5)-Typen erfüllen die Anforderungen von IEC/EN60601-1 für Sicherheitsabstand, Ableitstrom und Hochspannungsprüfung.
6. Es gibt eine Vielzahl von Teilen und Kombinationen, um die EMV-Tests verschiedener Kunden zu erfüllen.
Typische Anwendungen:
- Speziell für LCD- und PDP-Fernseher, medizinische Anwendungen und allgemeine Elektrogeräte entwickelt.
-- Medizinische Ausrüstung
-- Test- und Messgeräte
-- Kleine und mittlere Maschinen und Haushaltsgeräte
Nominierungsregeldes IEC-Einlassfilters
| YB | 11 | A4 | - | 10 A | - | Q |
| | | | | | | | | | | ||
| Einzelphase | Schaltkreis | Abmessungen | Aktuell | Ausgangsverbindung | ||
| 11:11 Schaltung | A4 | 6A: 6 Ampere | F: Fast-On-Tab 250 | |||
| 8A: 8 Ampere | W:Draht | |||||
| 10A :10 Ampere | S:Lötösenanschlüsse |
*F: Fast-on 6,35 x 0,8 mmS: Lot 4,0x0,8mmB: UL1015 18awg
Filterauswahltabelle:
| Teile-Nr. | Fall | Nennströme (A) | Ausgangsverbindungen |
| YB11A4 | A4 | 1 | Fast-on-Terminal |
| YB11A4 | A4 | 3 | |
| YB11A4 | A4 | 6 | Draht |
| YB11A4 | A4 | 8 | |
| YB11A4 | A4 | 10 | Lötfahnenanschlüsse |
Tabelliert:
| Modell Nr. | Nennstrom @40°C |
Terminaloptionen* |
Entlüftungswiderstand (Optional) |
G |
Leckstrom 250V/50Hz | Elektrischer Schaltplan | Nennspannung (V) | Betriebsfrequenz (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11A3-1A | 1A | Q | S | W | - | - |
<0,8 mA |
Abb.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11A3-2A | 2A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-3A | 3A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-4A | 4A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-6A | 6A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-8A | 8A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-10A | 10 A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-15A | 15A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-1A | 1A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-2A | 2A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-3A | 3A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-4A | 4A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-6A | 6A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-8A | 8A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-10A | 10 A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-15A | 15A | Q | S | W | - | - | Abb.1 | ||||||||||||||||||||||||||||||||||||||
Medizinische Typtabellen:
| Modell Nr. | Nennstrom @40°C |
Terminaloptionen | Entladewiderstand](optional) | Medizinische Ausrüstung 5 |
G |
Leckstrom 250V/50Hz | Elektrischer Schaltplan |
Nennspannung (V) | Betriebsfrequenz (Hz) | |||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| YB11A3-1A-x(R5) | 1A | Q | S | W | 1 | 5 | - |
<5μA |
Abb.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11A3-2A-x(R5) | 2A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-3A-x(R5) | 3A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-4A-x(R5) | 4A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-6A-x(R5) | 6A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-8A-x(R5) | 8A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-10A-x(R5) | 10 A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-15A-X(R5) | 15A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-1A-x(R5) | 1A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-2A-x(R5) | 2A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-3A-x(R5) | 3A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-4A-x(R5) | 4A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-6A-x(R5) | 6A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-8A-x(R5) | 8A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-10A-x(R5) | 10 A | Q | S | W | 1 | 5 | - | Abb.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-15A-X(R5) | 15A | Q | S | W | 1 | 5 | - |
Abb.2 |
||||||||||||||||||||||||||||||||||||||||
Elektrischer Schaltplan:
Mechanische Abmessung (Einheit: mm)
| Fall | A | B | C | D | E | F | G | H | ICH | J | K | ||||||||||||||
| A3 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| A4 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| Toleranzen | ±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 | ||||||||||||||
Einfügedämpfungstabelle (im 50-Ohm-System gemäß IEC/CISPR Nr. 17)
Messinstrumente
Bevor die Produktion beginnt, testen wir die Rohstoffe in unserem Labor, um sicherzustellen, dass sie unseren Qualitätsansprüchen, Umweltfreundlichkeit und Sicherheit entsprechen.Zu den Testgeräten, die wir verwenden, um die Qualität unserer EMI-Filter von Anfang an sicherzustellen, gehören Salzsprühnebeltester, Konstanttemperatur- und Feuchtigkeitstester sowie Drucktester.
