Herkunftsort:
China
Markenname:
YBX
Zertifizierung:
UL, CE, CB, CQC, ENEC
Modellnummer:
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für alle Fahrzeuge, die mit einem Fahrzeu
Treten Sie mit uns in Verbindung
Video
Video
Video

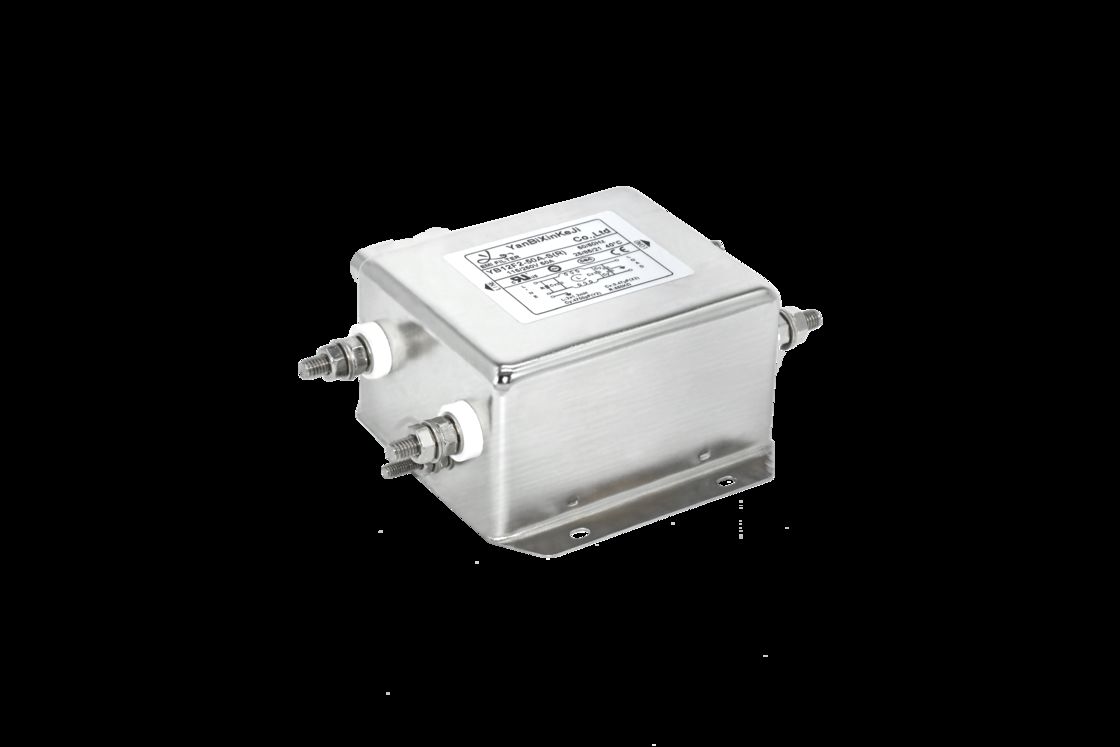

YB12F2 15A 220V Hochleistungs-Einphasenfilter Din-Rail-RFI-Filter für Automatisierungstechnik
1. Hohe Sicherheit und Zuverlässigkeit, hohe Leistung
Technische Daten:
| Artikel | F-Serie Einphasenfilter |
| Modell | YB12F2-16A-T(R5) |
| Übertragungsfunktion | Tiefpass |
| Gehäusetyp | Oberflächenmontage |
| Nennmittenfrequenz | 10K-30MHZ |
| Einfügedämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 115V/250V |
| Nennstrom | 3A~200A |
| Umgebungstemperatur | 40°C |
| Temperaturbereich | 25 / 085 / 21 |
| Betriebsfrequenz | 50/60HZ |
| Leitung zu Leitung | 1450VDC |
| Leitung zu Erde | 2250VDC |
| Maximaler Leckstrom | 250VAC/60HZ 0,8mA Max |
Typische Anwendungen:
-- Elektrische und elektronische Geräte
-- Medizinische Geräte
-- Datacom-Geräte
-- Büroautomationsgeräte
Filterauswahltabelle:
| Teilenummer | Gehäuse | Nennströme (A) | Ausgangsanschlüsse |
| YB12F2-6A | F2 | 6 | Fast-on-Anschluss |
| YB12F2-10A | F2 | 10 | |
| YB12F2-15A | F2 | 15 | M4/M6/M8 Schraube |
| YB12F2-20A | F2 | 20 | |
| YB12F2-30A | F2 | 30 | Klemmenblock |
*Q: Fast-on 6,35x0,8mmS: SchrauböseW: UL1015 18awg
Tabellen:
| Modell-Nr. | Nennstrom @40°C |
Anschlussoptionen* | Entladewiderstand (optional) | Leckstrom 250V/50Hz | Elektrisches Schaltbild | Nennspannung (V) | Betriebsfrequenz (Hz) | ||
| YB12E3-1A | 1A | Q | - | W | - | <0,8mA | Abb. 1 | 115/250V | 50/60Hz |
| YB12E3-3A | 3A | Q | - | W | - | Abb. 1 | |||
| YB12E3-6A | 6A | Q | - | W | - | Abb. 1 | |||
| YB12E4-1A | 1A | Q | S | W | - | Abb. 1 | |||
| YB12E4-3A | 3A | Q | S | W | - | Abb. 1 | |||
| YB12E4-6A | 6A | Q | S | W | - | Abb. 1 | |||
| YB12E4-8A | 8A | Q | S | W | - | Abb. 1 | |||
| YB12E4-10A | 10A | Q | S | W | - | Abb. 1 | |||
| YB12E4-15A | 15A | Q | S | - | - | Abb. 1 | |||
| YB12E4-20A | 20A | Q | S | - | - | Abb. 1 | |||
| YB12F1-30A | 30A | - | S | - | - | Abb. 1 | |||
| YB12F1-40A | 40A | - | S | - | - | Abb. 1 | |||
| YB12F2-30A | 30A | - | S | - | - | Abb. 1 | |||
| YB12F2-40A | 40A | - | S | - | - | Abb. 1 | |||
| YB12F3-40A | 40A | - | S | - | - | Abb. 1 | |||
| YB12F3-50A | 50A | - | S | - | - | Abb. 1 | |||
| YB12F4-50A | 50A | - | S | - | - | Abb. 1 | |||
Elektrisches Schaltbild &Mechanische Abmessung (Einheit: mm)
YB22D6-20A-Q(R) EMI Filter Bild:
Einfügedämpfungstabelle (In 50-Ohm-System gemäß IEC/CISPR Nr. 17)
