Herkunftsort:
China
Markenname:
YBX
Zertifizierung:
CQC UL CB TUV ROHS
Modellnummer:
YB11E2-3A-W
Treten Sie mit uns in Verbindung
Video
Video
Video
YB11E2 Netzfilter 3A Drahtanschluss Einphasenfilter für EMV-Gleichrichtungstest
YBX bietet die weltweit größte Auswahl an EMV/EMI-Filtern. Standardisierte und kundenspezifische Lösungen - mit umfassender technischer Unterstützung - helfen, internationale Konformitätsstandards zu erfüllen und die Störfestigkeit und Sicherheit von elektrischen und elektronischen Geräten zu verbessern.
Technische Spezifikation:
| Artikel | YB11E2 Netzfilter |
| Modell | YB11E2-3A-W |
| Übertragungsfunktion | Tiefpass |
| Gehäusetyp | Oberflächenmontage |
| Nennmittenfrequenz | 10K-30MHZ |
| Einfügedämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 115V/250V |
| Nennstrom | 3~15A |
| Umgebungstemperatur | 40°C |
| Temperaturbereich | 25 / 085 / 21 |
| Betriebsfrequenz | 50/60HZ |
| Leitung zu Leitung | 1450VDC |
| Leitung zu Erde | 2250VDC |
| Maximaler Leckstrom | 250VAC/60HZ 0,8mA Max |
Eigenschaften:
-- Nennströme von 1 bis 10A
-- Allzweck-Filterleistung
-- Optionale medizinische Versionen (Typ (R5))
-- Kundenspezifische Produkte nach Kundenanforderungen.
Typische Anwendungen:
-- Elektrische und elektronische Geräte
-- Medizinische Geräte
-- Datacom-Geräte
-- Büroautomationsgeräte
Filterauswahltabelle:
| Teile-Nr. | Gehäuse | Nennströme (A) | Ausgangsanschlüsse |
| YB11E2-3A | E2 | 3 | Fast-on-Anschluss |
| YB11E2-6A | E2 | 6 | |
| YB11E2-10A | E2 | 10 | M4/M6/M8 Schraube |
| YB11E2-15A | E2 | 15 | |
| YB11E2-20A | E2 | 20 | Draht |
*Q: Fast-on 6,35x0,8mm S: Schrauböse W: UL1015 18awg
Tabellen:
| Modell-Nr. | Nennstrom @40°C |
Anschlussoptionen* | Entladewiderstand (optional) | Leckstrom 250V/50Hz | Elektrisches Schema | Nennspannung(V) | Betriebsfrequenz(Hz) | ||
| YB12D1-3A | 3A | Q | - | W | - | <0,8mA | Abb.1 | 115/250V | 50/60Hz |
| YB12D1-6A | 6A | Q | - | W | - | Abb.1 | |||
| YB12D2-6A | 6A | Q | S | W | - | Abb.1 | |||
| YB12D2-8A | 8A | Q | S | W | - | Abb.1 | |||
| YB12D2-10A | 10A | Q | S | W | - | Abb.1 | |||
| YB12D2-15A | 15A | Q | S | - | - | Abb.1 | |||
| YB12D2-20A | 20A | Q | S | - | - | Abb.1 | |||
| YB12D3-10A | 10A | Q | S | W | - | Abb.1 | |||
| YB12D3-15A | 15A | Q | S | - | - | Abb.1 | |||
| YB12D3-20A | 20A | Q | S | - | - | Abb.1 | |||
| YB12D4-30A | 30A | - | S | - | - | Abb.1 | |||
| YB12D5-30A | 30A | - | S | - | - | Abb.1 | |||
Elektrisches Schema & Mechanische Abmessung (Einheit: mm)

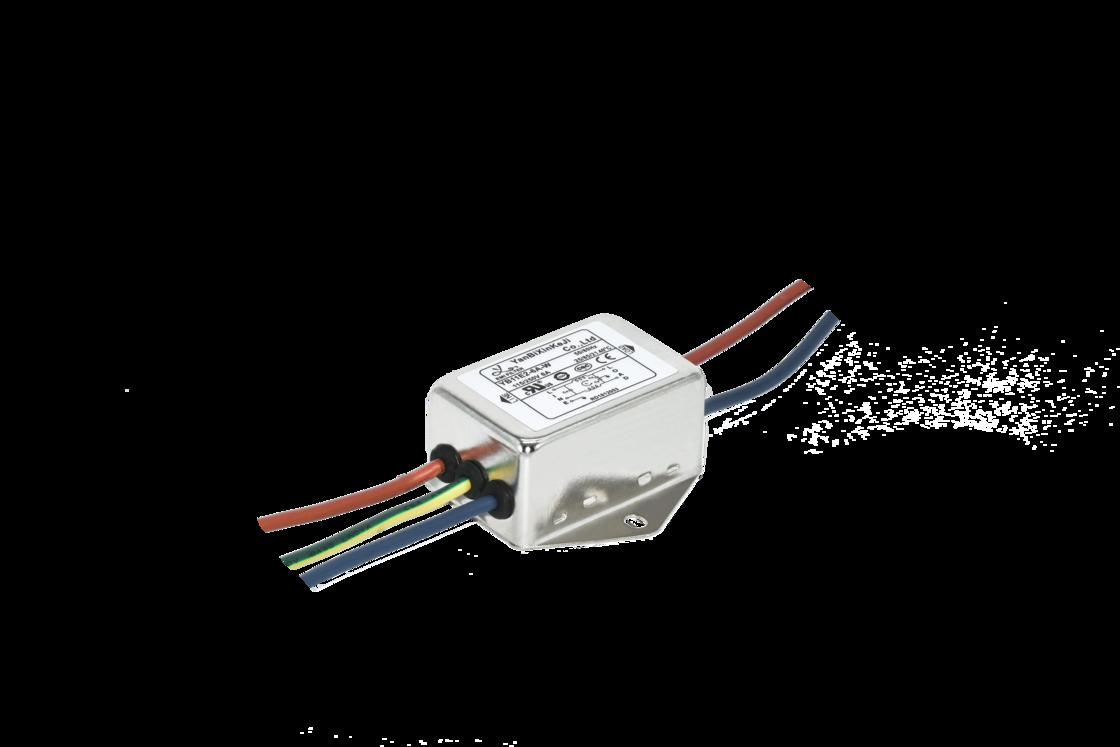

YB11E2-3A-W EMI Filter Bild:
Einfügedämpfungstabelle (Im 50-Ohm-System gemäß IEC/CISPR Nr. 17)
