Herkunftsort:
China
Markenname:
YBX
Zertifizierung:
CUL,TUV,CQC,CE,ROHS,CB
Modellnummer:
YB22A5-6A-Q(R)
Treten Sie mit uns in Verbindung
Video
Video
YB22A5-6 A-Q Dual Stage einzelner Sockel EMI Filter For Power Switch des Iec-Einlass-Filter-220V 6A
YB22A5-6A-Q Iec-Einlass-Filter:
YB11A5-6A-Q ist der zweistufige Iec-Einlassfilter, der verstärkte Schaltplan mit ausgezeichnetem Entstörungseffekt, einzelne die Sockel-, einfache und schnelleinstallation. Nennspannung: 110V/250V, Nennstrom: 1A, 3A, 6A, 8A, 10A.
Technische Spezifikation:
| Einzelteil | Emi Power Filter |
| Modell | YB22A5-6A-Q |
| Übertragungsfunktion | Flachpass |
| Paket-Art | Oberflächenberg |
| Nominale Mittelfrequenz | 10K-30MHZ |
| Einfügungsdämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 125VAC 250VAC |
| Nennstrom | 1A 3A 6A 8A10A |
| Klimatemperatur | 40°C |
| Temperaturspanne | 25 / 085/21 |
| Arbeitsfrequenz | 50/60HZ |
| Phasen | 1450VDC |
| Zu reiben Linie | 2250VDC |
| Maximaler Durchsickern-Strom | 115VAC/50HZ 0.2mA maximal |
| MOQ | 200pcs |
| Preis | USD1~2/Meter |
| Vorbereitungs- und Anlaufzeit | Wochentag 5~15 |
Eigenschaften des Iec-Einlass-Filters:
Leistung 1.Excellent/Kompaktbauweise
medizinische Versionen 2.Optional (Art (R5))
3.Quick schließen (6.35*0.8mm), Lötmittel oder Draht an
Leistung 4.High und hohe Verminderungsenergiefilter mit Sockel Iecs 320
5. Arten (R5) stimmen mit den Anforderungen von IEC/EN60601-1 für Sicherheitsabstand, Durchsickernstrom und hohe hipot Prüfung überein.
6.There sind eine Vielzahl von Teilen und die Kombinationen, zum von der EMC-Tests des unterschiedlichen Kunden zu treffen.
Typische Anwendungen:
-- Besonders entworfen für LCD und PDP Fernsehen, medizinische Anwendungen, allgemeine Elektrogeräte.
-- Medizinische Ausrüstung
-- Test- und Maßausrüstung
-- Kleine und Maschinen und Hausrat
Regel der Nominierung:
| YB | 22 | A5 | - | 6A | - | Q |
| | | | | | | | | | | ||
| Einphasiges | Stromkreis | Maß | Gegenwärtig | Ertrag-Verbindung | ||
| 22: Stromkreis 22 | A5 | 3A: 3 Ampere | Q: schnell-auf Vorsprung 250 | |||
| 6A: 6 Ampere | W: Draht | |||||
| 8A: 8amp | S: Lötmittel-Ansatz-Anschlüsse |
*Q: Schnell-auf 6.35x0.8mm S: Lötmittel 4.0x0.8mm W: UL1015 18awg
Filter-Auswahl-Tabelle:
| Teilnummer. | Fall | Nennströme (a) | Ertrag-Verbindungen |
| YB22A5 | A5 | 1 | Schnell-auf Anschluss |
| YB22A5 | A5 | 3 | |
| YB22A5 | A5 | 6 | Draht |
| YB22A5 | A5 | 8 | |
| YB22A5 | A5 | 10 | Lötmittel-Ansatz-Anschlüsse |

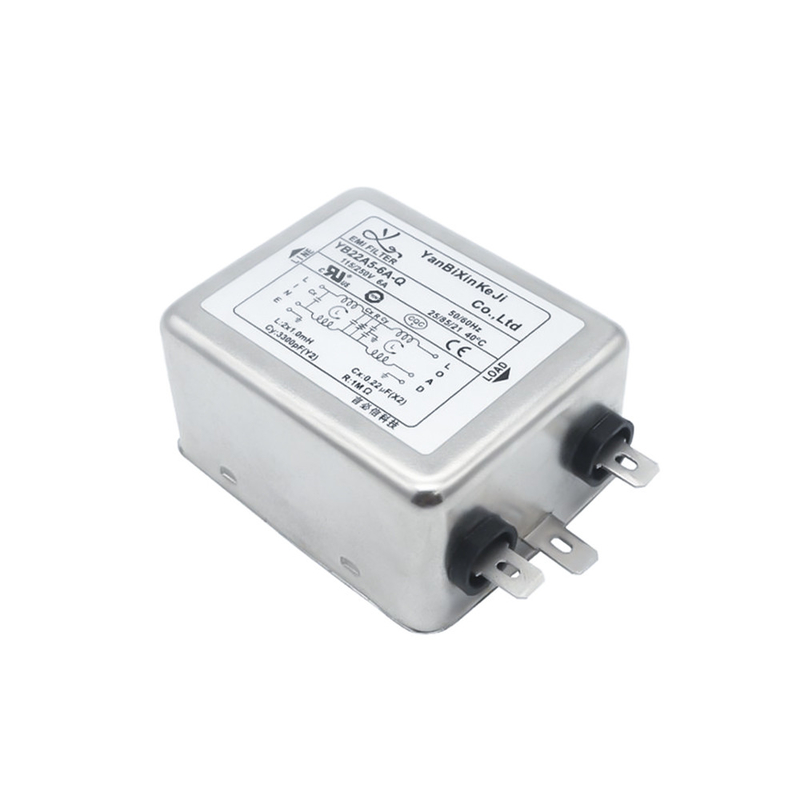

YB22A5-6A-Q EMI Filter Actual Picture:
Einfügungsdämpfungstabelle (im System 50ohm, das IEC/CISPR No.17 übereinstimmt)
Messausrüstung
Bevor Produktion anfängt, prüfen wir die Rohstoffe in unserem Labor, um sicherzustellen, dass sie unsere Qualitätsstandards, Klimafreundlichkeit und Sicherheit treffen. Salznebelprüfvorrichtung, Prüfvorrichtung der konstanten Temperatur und der Feuchtigkeit und Druckprüfvorrichtung sind etwas von dem Testgerät, das wir pflegen, um die Qualität unserer Entstörfilter von der Quelle sicherzustellen.
