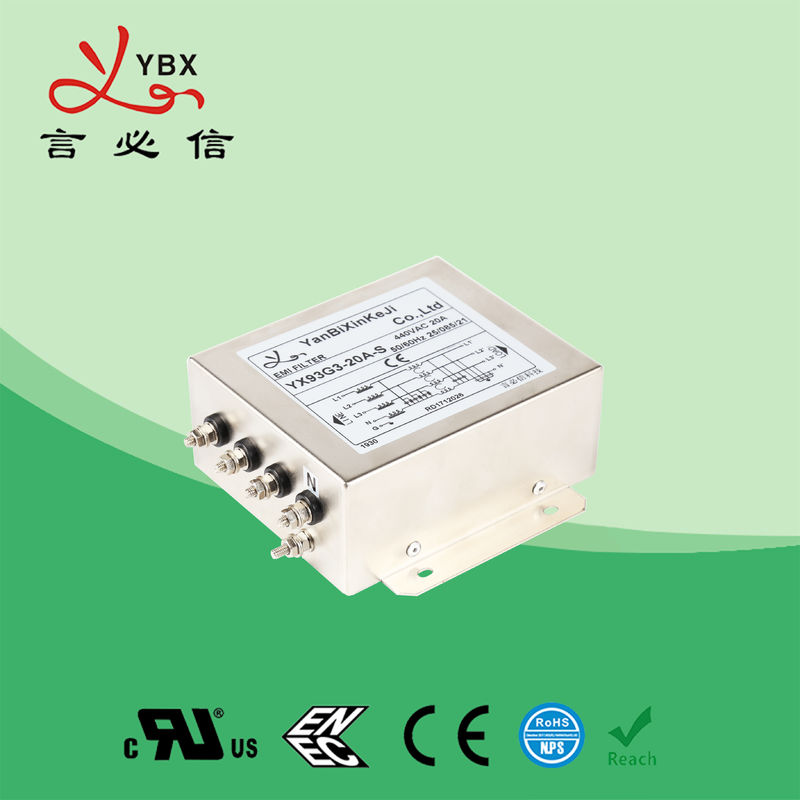

YX93G3-20A-S
Treten Sie mit uns in Verbindung
Video
12V 24V 48V 80V 250V 50A Filtron-Filter Geräusche Wechselstroms EMC für Konverter
Technische Spezifikation:
| Einzelteil | Energienetzfilter |
| Modell | Energienetzfilter YX-G |
| Übertragungsfunktion | Flachpass |
| Paket-Art | Oberflächenberg |
| Nominale Mittelfrequenz | 10K-30MHZ |
| Einfügungsdämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 380V/440V |
| Nennstrom | 1~1200A |
| Klimatemperatur | 40°C |
| Temperaturspanne | 25 / 085/21 |
| Arbeitsfrequenz | 50/60HZ |
| Phasen | 1450VDC |
| Linie zum Boden | 2250VDC |
| Maximaler Durchsickern-Strom | 250VAC/60HZ 0.8mA maximal |
| MOQ | 5pcs |
| Preis | USD3.8~88.8/Meter |
| Vorbereitungs- und Anlaufzeit | Wochentag 5~20 |
Eigenschaften:
-- Schutz gegen Störung der Spannung
-- Moderne zweistufige Entstörungsstromkreise mit beständige toroidal Induktoren in hohem Grade sättigen
-- Kupferne Stangenanschlüsse beantragt Versionen über 250A, um mit internationaler Standard-, einfacher und sichererverbindung Schritt zu halten;
-- Kundengebundene Produkte entsprechend den Anforderungen des Kunden
Typische Anwendungen:
1. Großrechnersysteme
2. Servomotor
3. UPS/SMPS
4. Industrielle elektronische Ausrüstung durch die Anwendung des Frequenzumsetzungsprinzips
Regel der Nominierung:
YX 91 G1 - 3A - Q
¦ ¦ ¦ ¦
Stromkreisfall-Stromverbindung
Tabelliert:
| Modell nein. | Nennstrom @40°C |
Terminal-Options* | Durchsickern gegenwärtiges 440V/50Hz | Elektrisches Diagramm | Nennspannung (V) | Arbeitsfrequenz (Hz) | ||||||||||||||||||||||||||||||
| YX93G1-3A | 3A | Q | S | T |
<5> |
Fig.1 |
250/440V |
50/60Hz |
||||||||||||||||||||||||||||
| YX93G1-6A | 6A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G1-10A | 10A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G2-15A | 20A | Q | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G2-20A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G2-25A | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G2-30A | 40A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G3-35A | 40A | - | S | T |
<7> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX93G5-50A | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G5-60A | 60A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G5-80A | 80A | - | S | T |
<10> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX93G4-100A | 100A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX93G6-150A | 150A | - | S | T |
<15> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX93G6-200A | 200A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
Elektrisches Diagramm:
Fig.1
Mechanisches Maß (Einheit: Millimeter)
| Fall | A | B | C | D | E | F | G | H | I | J | K | L | M | ||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | |||||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49,5 | 6*9 | 117 | M6/M8 | M8/M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | ||||||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | ||||||||||||||||||||||||||||||||
| Toleranzen | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||||
Einfügungsdämpfungstabelle (im System 50ohm, das IEC/CISPR No.17 übereinstimmt)
Gleichtakt -------- differenzialer Modus
6/10A 20A
40A 80A
100A
