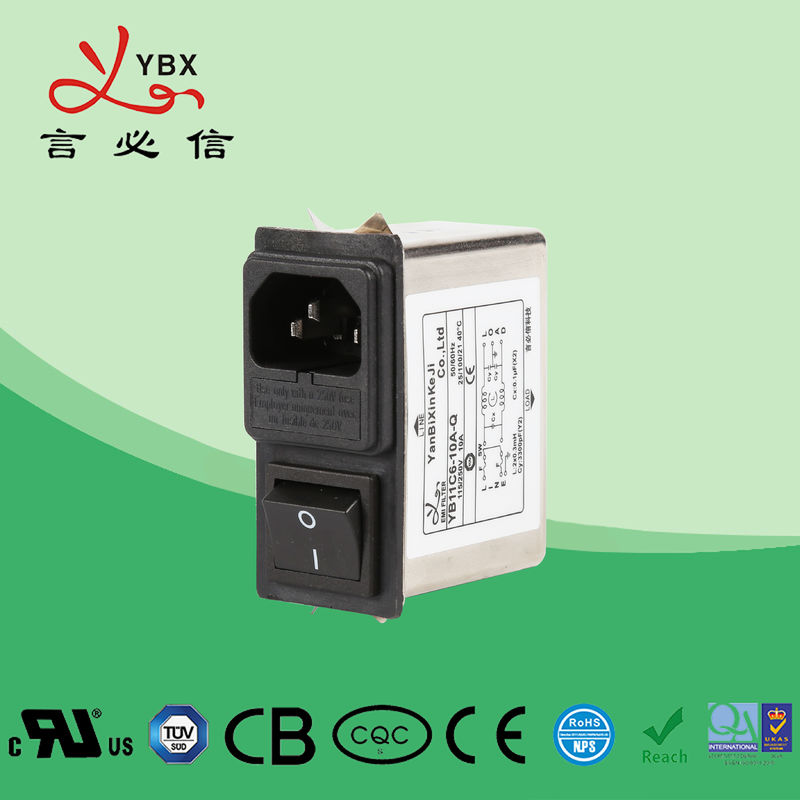

Elektronisches YB11C5 120, Wechselstrom-Sockel-Entstörfilter EMS-250VAC für Fernsehen
Technische Spezifikation:
| Einzelteil | EMS-Energie-Filter |
| Modell | EMS-Energie-Filter YB-C5 |
| Übertragungsfunktion | Flachpass |
| Paket-Art | Oberflächenberg |
| Nominale Mittelfrequenz | 10K-30MHZ |
| Einfügungsdämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 125VAC 250VAC |
| Nennstrom | 1A 3A 6A 10A |
| Klimatemperatur | 40°C |
| Temperaturspanne | 25 / 085/21 |
| Arbeitsfrequenz | 50/60HZ |
| Phasen | 1450VDC |
| Linie zum Boden | 2250VDC |
| Maximaler Durchsickern-Strom | 115VAC/50HZ 0.3uA maximal |
| MOQ | 100pcs |
| Preis | USD2~7/Meter |
| Vorbereitungs- und Anlaufzeit | Wochentag 5~15 |
Eigenschaften:
-- Die Produkte haben die hohe Verminderung, basiert auf Drosselklappen mit hohem Restwiderstand und ausgezeichnetem thermischem Verhalten
-- Arten (R5) stimmen mit den Anforderungen von IEC/EN60601-1 für Sicherheitsabstand, Durchsickernstrom und hipot Prüfung überein
-- Es gibt eine Vielzahl von Teilen und die Kombinationen, zum von der EMC-Tests des unterschiedlichen Kunden zu treffen
-- Kundengebundene Produkte entsprechend den Anforderungen des Kunden
Typische Anwendungen:
1. Tragbare elektrische und elektronische Ausrüstung;
2. Medizinische Ausrüstung;
3. Test- und Maßausrüstung;
4. Kleine und Maschinen und Hausrat
5. Einphasige Stromversorgung, Schaltermodusstromversorgung
Regel der Nominierung:
YB 11 C5 - 10A - Q (R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
gegenwärtige Verbindung des Stromkreisfalles optional
C3---Eine Sicherung C4---Doppelte Sicherung
Tabelliert:
| Modell nein. | Nennstrom @40°C |
Terminal-Options* |
Bluterwiderstand (optional) | G |
Durchsickern gegenwärtiges 250V/50Hz | Elektrisches Diagramm |
Nennspannung (V) | Arbeitsfrequenz (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11C5-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11C5-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C5-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C5-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C5-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C5-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C5-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C6-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C6-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C6-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C6-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C6-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C6-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C6-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Medizinische Art tabelliert:
| Modell nein. | Nennstrom @40°C |
Terminalwahlen |
Bluterwiderstand (optional) | Medizinische Ausrüstung | G |
Durchsickern gegenwärtiges 250V/50Hz | Elektrisches Diagramm |
Nennspannung (V) | Arbeitsfrequenz (Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11C5-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11C5-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C5-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C6-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
*Q: Schnell-auf 6.35x0.8mm S: Lötmittel 4.0x0.8mm W: UL1015 18awg
Elektrisches Diagramm:
Fig.1
Fig.2
Mechanisches Maß (Einheit: Millimeter)
| Fall | A | B | C | D | E | F | G | H | I | J | K | L | |||||||||||||||||
| C5/C6 | 62 | 61 | 29,5 | 80 | 72 | 35 | 11 | 11 | 17 | 3,5 | 6.35*0.8 | 46 | |||||||||||||||||
| Toleranzen | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
Einfügungsdämpfungstabelle (im System 50ohm, das IEC/CISPR No.17 übereinstimmt)
Gleichtakt -------- differenzialer Modus
1A 3A
6A 8A
10A
