Herkunftsort:
China
Markenname:
YBX
Zertifizierung:
cUL, TUV, CQC, CE, ROHS
Modellnummer:
YB11E2-15A-Q
Treten Sie mit uns in Verbindung
Video
Video
Video
passiver einphasig-Filter-Energie-Netzfilter 220V 15amps YB-E für Elektrogeräte
Energie-Netzfilter, Entstörfilter, Netzfilter, Entstörfilter, EMC-Filter
Passiver Filter EMS EMC:
Passiver Filter EMS EMC ist eine Art Filter benutzt, um elektromagnetische Störung (EMS) zu verringern und elektromagnetische Kompatibilität (EMC) in den elektronischen Geräten und in den Systemen zu verbessern. Es ist eine passive Komponente, also bedeutet es, dass es keine Aussenbord-Stromversorgungsanlage Quelle erfordert zu funktionieren.
Eigenschaft von YB11E2 EMI Filter:
1. erlauben verschiedene Terminalwahlen Ihnen vorzuwählen
Typische Anwendungen:
-- Elektrische und elektronische Ausrüstung
-- Medizinische Ausrüstung
-- Datacomausrüstung
-- Büroautomations- und Datacomausrüstung
YB11E2 EMI Filter Specification:
| Einzelteil | YB-E Energie-Netzfilter |
| Modell | YB11E2-15A-Q |
| Übertragungsfunktion | Flachpass |
| Paket-Art | Oberflächenberg |
| Nominale Mittelfrequenz | 10K-30MHZ |
| Einfügungsdämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 115VAC/250VAC |
| Nennstrom | 1A 3A 6A 8A 10A 15A |
| Temperaturspanne | 25 / 085/21 |
| Arbeitsfrequenz | 50/60HZ |
| Phasen | 1450VDC |
| Zu reiben Linie | 2250VDC |
| Maximaler Durchsickern-Strom | 115VAC/50HZ 0.3uA maximal |
| MOQ | 100pcs |
Regel der Nominierung:
| YB | 11 | E2 | - | 15A | - | Q |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Einphasiges | Stromkreis | Maß | Gegenwärtig | Ertrag-Verbindung | ||
| 11:11stromkreis | E2 | 6A: 6 Ampere | Q: schnell-auf Vorsprung 250 | |||
| 10A: 10 Ampere | W: Draht | |||||
| 15A: 15 Ampere | S: Lötmittel-Ansatz-Anschlüsse |
*Q: Schnell-auf 6.35x0.8mm S: Schraubenansatz W: UL1015 18awg
Filter-Auswahl-Tabelle:
| Teilnummer. | Fall | Nennströme (a) | Ertrag-Verbindungen |
| YB11E2-3A |
E2 |
3 | Schnell-auf Anschluss |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | Lötmittel-Ansatz-Anschlüsse |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | Draht |

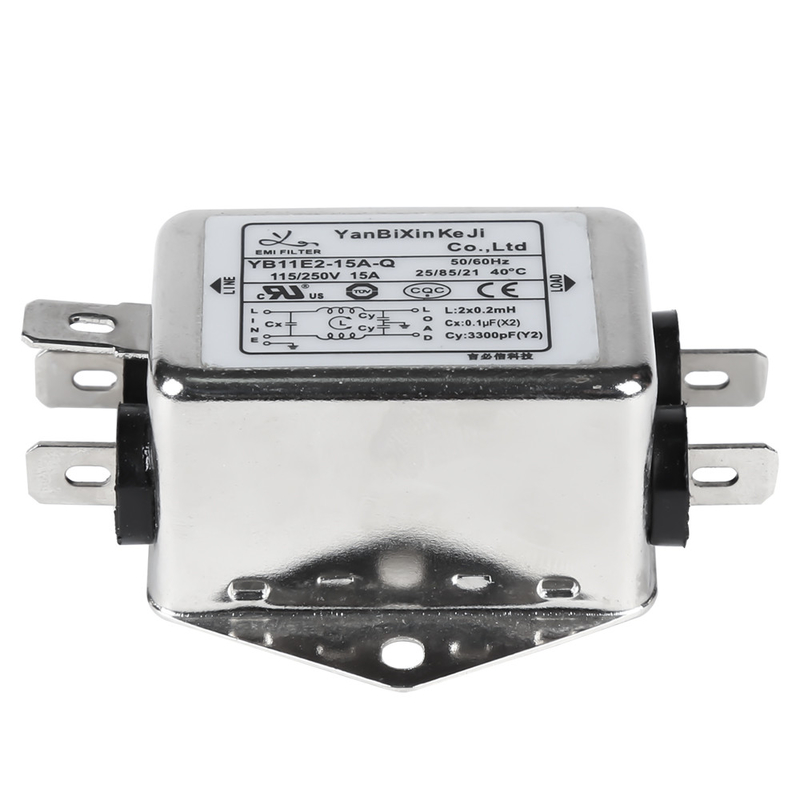

Produkt-Bild:
Tabelliert:
| Modell nein. | Nennstrom @40°C |
Anschluss Options* | Bluterwiderstand (optional) | Durchsickern gegenwärtiges 250V/50Hz | Elektrisches Diagramm | Nennspannung (V) | Arbeitsfrequenz (Hz) | ||
| YB11E1-1A | 1A | Q | - | W | - | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB11E1-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E1-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E1-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E1-10A | 10A | Q | - | W | - | Fig.1 | |||
| YB11E2-1A | 1A | - | - | W | - | Fig.1 | |||
| YB11E2-3A | 3A | - | - | W | - | Fig.1 | |||
| YB11E2-6A | 6A | - | - | W | - | Fig.1 | |||
| YB11E2-8A | 8A | - | - | W | - | Fig.1 | |||
| YB11E2-10A | 10A | - | - | W | - | Fig.1 | |||
| YB11E3-1A | 1A | Q | - | W | - | Fig.1 | |||
| YB11E3-3A | 3A | Q | - | W | - | Fig.1 | |||
| YB11E3-6A | 6A | Q | - | W | - | Fig.1 | |||
| YB11E3-8A | 8A | Q | - | W | - | Fig.1 | |||
| YB11E3-10A | 10A | Q | - | W | - | Fig.1 | |||
Elektrisches Diagramm:
Mechanisches Maß (Einheit: Millimeter)
| Fall | B | C | D | E | F | G | H | Ich | J | K | ||||||||||||||||
| E1 | 24 | 45 | 19 | 54,5 | 64,5 | 23 | 9,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4,5 | 3,5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22,5 | 54 | 62 | 24 | 12,5 | 4,5 | 6.3*0.8 | |||||||||||||||||
| Toleranzen | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
