3 Phase 4 Draht-EMI-Filter 380V/520V Drei-Phasen-RFI-Filter für Industriegeräte

YBX Hochdämpfung M4 Schraubverbindung Drei-Phasen-Drei-Drahtfilter

Drei-Phasen-Vier-Drahtfilter:

YX93G3-20A-S ist der dreiphasige Vierdrahtfilter. Sein Anschlussmodus ist die M4-Schraube und der Endblock kann ausgewählt werden.Der maximale Nennstrom beträgt bis zu 100 Ampere.Hohe Zuverlässigkeit für den Einsatz in Industrieanlagen mit Dreiphasen-Drei-Drahtfilter oder Dreiphasen-Vier-Drahtfilter.Gute Geräuschdämpfung sowohl vorwärts als auch rückwärts für den allgemeinen Modus und den normalen Modus. Auf Anfrage sind kundenspezifische Versionen verfügbar.

Eigenschaften des Dreiphasenfilters:

-- Der Nennstrom kann von 1 bis 200 Ampere angeboten werden.
-- Verschiedene Ausgangsmöglichkeiten wie Terminalblock, M4 Schraubterminal.
-- Gute Geräuschdämpfung sowohl vorwärts als auch rückwärts für den normalen Modus.
-- hohe Zuverlässigkeit für den Einsatz in industriellen Anlagen mit 3-Phase 3-Draht und 3-Phase 4-Draht.

Produktparameter:

• Modell: YX93G3-20A-S
• Ausgangsmodus: M4-Schraube
• Nennspannung: 380/520 VAC
• Nennstrom: bis zu 200 A
• Betriebsfrequenz: 50/60 Hz
• Bei der Prüfung der Leistungsfähigkeit des Geräts ist die Leistung der Geräte zu berücksichtigen.
• Bei der Prüfung der Leistung der Antriebe sind die folgenden Anforderungen zu beachten:
• Betriebstemperatur: -25 ~ +85°C
• Sicherheitskonformität CE

Typische Anwendungen:

1. Prüf- und Messgeräte
2. Automatisierungsausrüstung
3. Servoantriebe
4. Beleuchtung
5. Telekommunikationsgeräte
6. Frequenzumrichter
7. Motorantriebe

Filterwahltabelle:

* Q: Fast-on 6,35 x 0,8 mmS: SchraubläuferT: Terminalblock

Benennungsregel

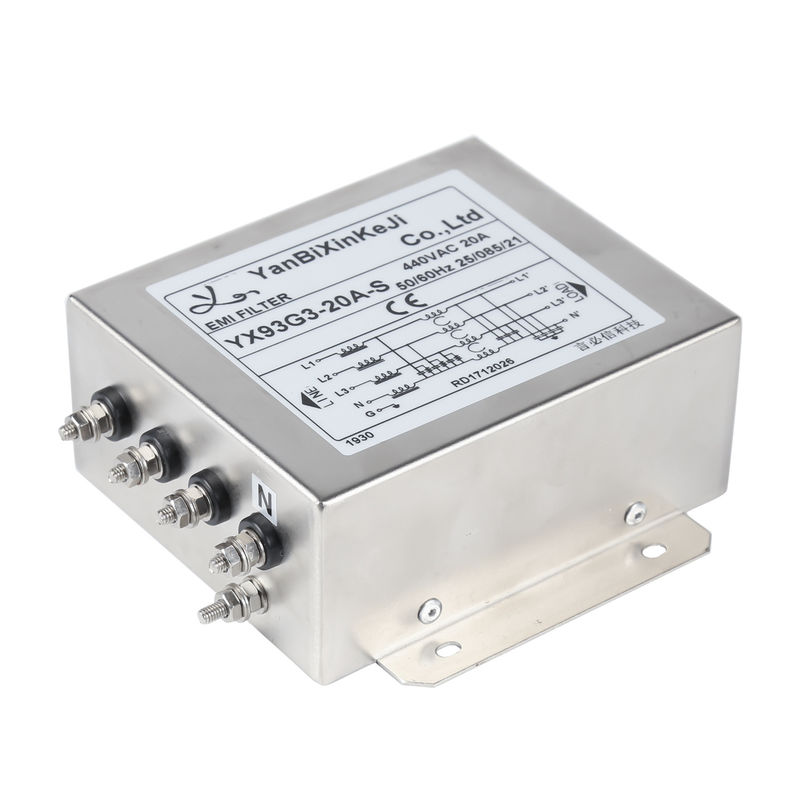

YX93G3-20A-S Filterbild:

Physische Abmessungen:

Elektro-Schema:

Eigenschaften:

(1) Nennspannung 250/440VAC

(2) Aktuelles Rating:

A.@115VAC 20A RMS Max.

B.@250VAC 20A RMS Max.

(3) Betriebsfrequenz: 50/60 Hz

(4) Leckstrom: jede Leitung zur Erde

A. 115VAC/60Hz 7mA Max.

B. 250VAC/50Hz (max. 14mA)

(5) Hypot-Rating (für eine Minute)

A. Leitung nach Boden 2250VDC

B. Linie zu Linie 1450VDC

(6) IR: 50M ohm A7 500VDC jeglicher Eingang oder Ausgang an die Erde

Unsere Zertifikate:

Einphasenfilter:

cUL:20190321-E471748

Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten.01

CQC:19001226449

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744

Drei-Phasen-Filter:

cUL:20190325-E502442

Die in Absatz 1 genannte Regelung gilt nicht für:

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744



Verpackung:

Stromleitungsfilter:CTN/300 Stück

N/G W: 13,5/14,3KG

Maßnahmen:0.565*0,285*0,225m



Versand

--- Versandbedingungen: DHL, UPS, FEDEX, TNT, EMS

--- Hafen istShenzhenoder auf Wunsch.
