Herkunftsort:
China
Markenname:
YBX
Zertifizierung:
cUL, TUV, CQC, CE, ROHS
Modellnummer:
YB21F4-100A-S
Treten Sie mit uns in Verbindung
Zwei-Stufen-Einphasenfilter 100A Hochstromleitungsfilter CE-Zertifizierung
Eigenschaften des zweistufigen EMI-Filters:
-- für eine verbesserte Filterung ausgelegt
-- Verschiedene Endgeräteoptionen: faston/screw/terminal
-- Nennströme von 1 bis 100 A
-- Ausgezeichnete Differenzial- und Common-Mode-Ausdämpfung
-- angepasste Produkte nach Kundenwünschen.
Typische Anwendungen:
-- Elektrische und elektronische Geräte
-- Medizinische Ausrüstung
-- Datenausrüstung
-- Büroautomationsausrüstung
Filterspezifikation:
| Artikel | Zwei-Stufen-Stromleitungsfilter |
| Modell | Einheit für die Überwachung der Sicherheit der Luftfahrt |
| Übertragungsfunktion | Niedriger Durchgang |
| Art der Packung | Oberflächenbefestigung |
| Nominelle Zentrumsfrequenz | 150 kHz bis 30 MHz |
| Einsetzungsverlust | 60 bis 90 dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 115 V/250 V |
| Nennstrom | 1 ~ 100 A |
| Umwelttemperatur | 40°C |
| Temperaturbereich | 25 / 085 / 21 |
| Betriebsfrequenz | 50/60 Hz |
| Zeile für Zeile | 1450VDC |
| Linie zum Boden | 2250VDC |
| Höchstdurchlässigkeit | Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
| MOQ | 100 Stück |
| Teil Nr. | Fall | Nennströme (A) | Ausgangsverbindungen |
| YB21F4-10A | F4 | 10 | Schnellbetriebsterminal |
| Einheit für die Überwachung der Luftfahrt | F4 | 30 | |
| YB11F4-50A | F4 | 50 | Draht |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | M4 Schraube |
| YB11F4-100A | F4 | 100 |
* Q: Fast-on 6,35 x 0,8 mmS: SchraubläuferW: UL1015 18awg
Benennungsregel
| YB | 21 | F4 | - | 100A | - | S |
| - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | ||
| Einzelphase | Schaltkreis | Abmessung | Strom | Ausgangsverbindung | ||
| 2121er Kreis | F4 | 30A :30 Ampere | Q: Fast-on Tab 250 | |||
| 50A: 50 Ampere | S:M4 Schraube | |||||
| 100A: 100 Ampere | T: Endpunkt |

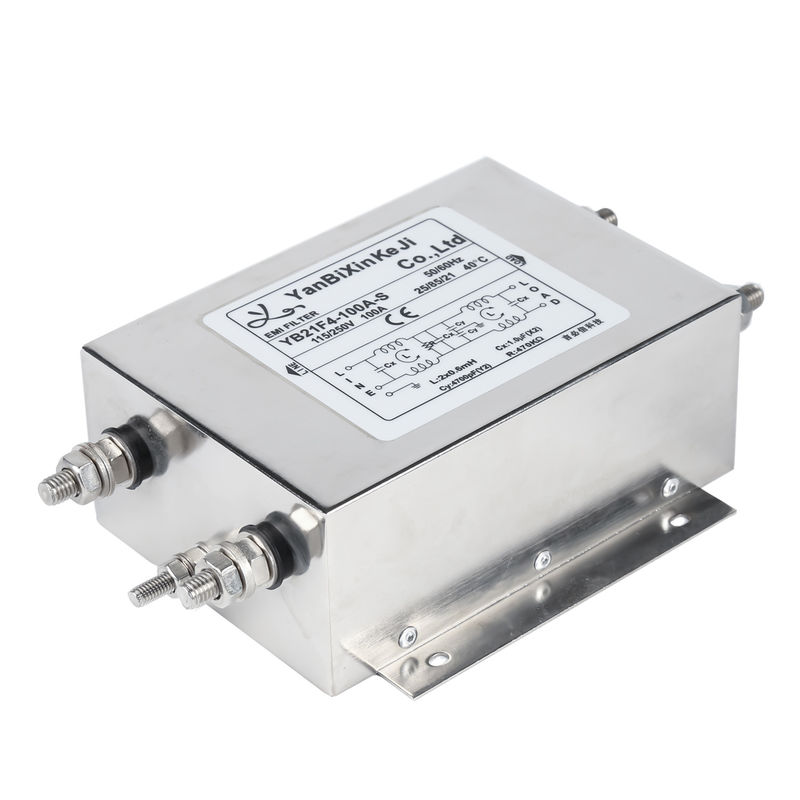

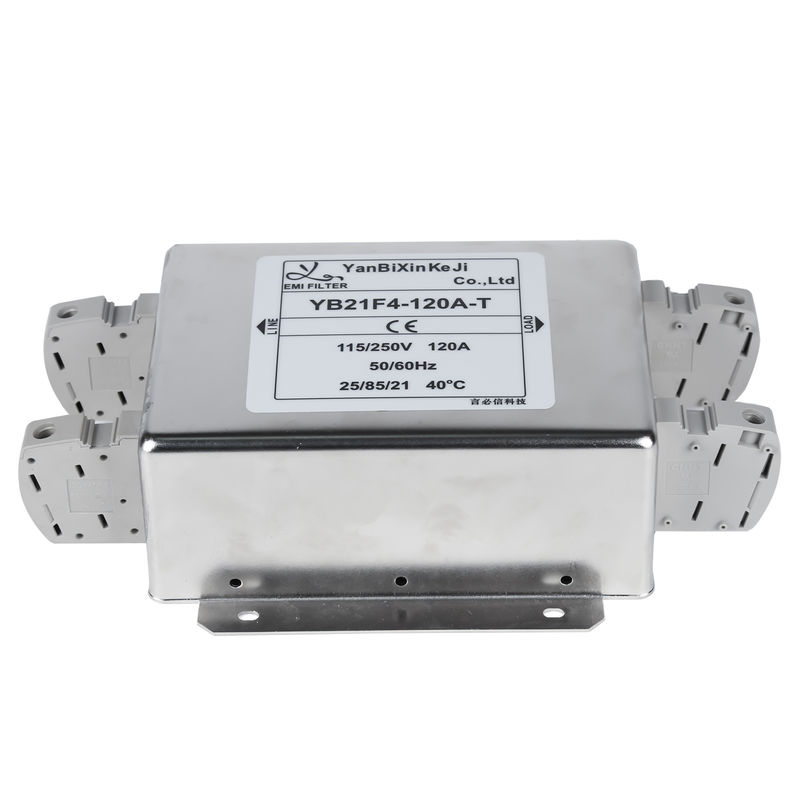

YB21F4-100A-S Produktbild:
Elektro-Schema:
Mechanische Abmessung (Einheit: mm)
| Fall | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Toleranzen | ||||||||||||||||||
| Eine | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| Ich... | 4.5 | 4.2 mal 6.2 | 4.2 mal 6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3 mal 0.8 | 6.3 mal 0.8 | UL 1015 | 6.3 mal 0.8 | 6.3 mal 0.8 | 6.3 mal 0.8 | 6.3 mal 0.8 | M4 | M4 | M4 | M4 | ±0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
