Herkunftsort:
China
Markenname:
YBX
Zertifizierung:
cUL, TUV, CQC, CE, ROHS
Modellnummer:
YB41D3-6A-Q
Treten Sie mit uns in Verbindung
Video

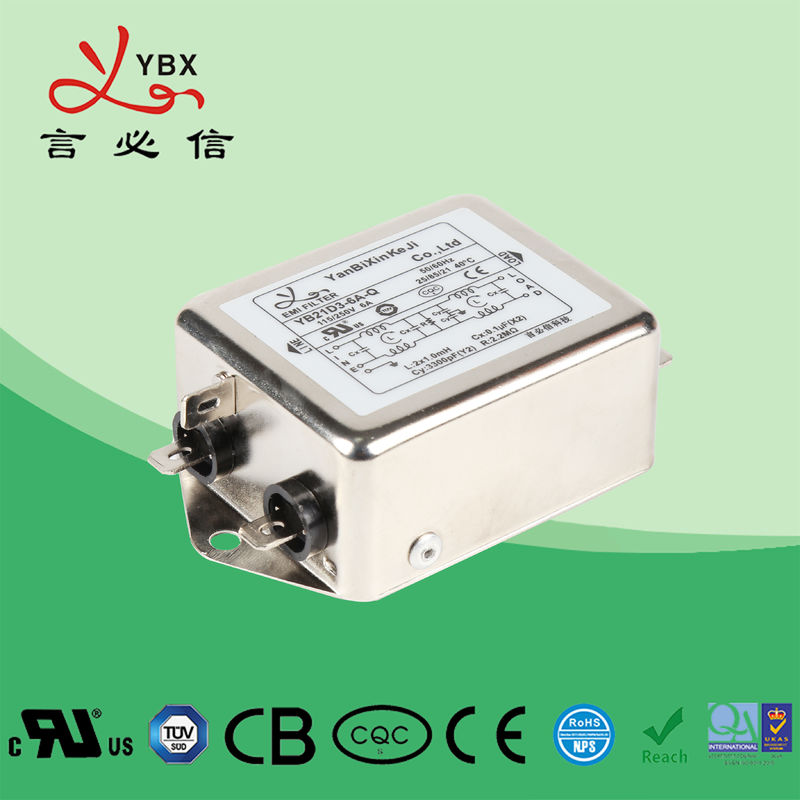

Hochleistung 5-20A Wechselstrom-Entstörfilter-Dreiphasendimmer EMC-Filter
Technische Spezifikation:
| Einzelteil | Hutschiene-Energienetzfilter |
| Modell | Hutschiene-Energienetzfilter YB-D |
| Übertragungsfunktion | Flachpass |
| Paket-Art | Oberflächenberg |
| Nominale Mittelfrequenz | 10K-30MHZ |
| Einfügungsdämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 115V/250V |
| Nennstrom | 1~50A |
| Klimatemperatur | 40°C |
| Temperaturspanne | 25 / 085/21 |
| Arbeitsfrequenz | 50/60HZ |
| Phasen | 1450VDC |
| Linie zum Boden | 2250VDC |
| Maximaler Durchsickern-Strom | 250VAC/60HZ 0.8mA maximal |
| MOQ | 50pcs |
| Preis | USD1.65~10.8/Meter |
| Vorbereitungs- und Anlaufzeit | Wochentag 5~15 |
Eigenschaften:
-- Die entworfene 2 Stadium erhöhte Entstörung, zum der Stromversorgung zu verhindern produziert möglicherweise Störung zum Gerät
-- Verschiedene Terminalwahlen erlauben Ihnen vorzuwählen
-- Es gibt eine Vielzahl von Teilen und die Kombinationen, zum von der EMC-Tests des unterschiedlichen Kunden zu treffen.
-- Kundengebundene Produkte entsprechend den Anforderungen des Kunden.
Typische Anwendungen:
-- Elektrische und elektronische Ausrüstung
-- Medizinische Ausrüstung
-- Gebäudeautomatisierung
-- Büroautomations- und Datacomausrüstung
Regel der Nominierung:
YB 24 E4 - 10A - Q (5)
¦ ¦ ¦ ¦ ¦ ¦
gegenwärtige Verbindung des Stromkreisfalles optional
Tabelliert:
| Modell nein. | Nennstrom @40°C |
Terminal-Options* | Durchsickern gegenwärtiges 250V/50Hz | Elektrisches Diagramm | Nennspannung (V) | Arbeitsfrequenz (Hz) | ||||||||||||||||||||||||||||||
| YB41D3-1A | 1A | Q | S | W |
<0> |
Fig.1 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||
| YB41D3-2A | 2A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-3A | 3A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-4A | 4A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-6A | 6A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-8A | 8A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D3-10A | 10A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-1A | 1A | Q | S | W | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-2A | 2A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-3A | 3A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-4A | 4A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-6A | 6A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-8A | 8A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB41D4-10A | 10A | Q | S | - | Fig.1 | |||||||||||||||||||||||||||||||
| YB42D3-1A | 1A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-2A | 2A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-3A | 3A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-4A | 4A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-6A | 6A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-8A | 8A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D3-10A | 10A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-1A | 1A | Q | S | W | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-2A | 2A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-3A | 3A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-4A | 4A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-6A | 6A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-8A | 8A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
| YB42D4-10A | 10A | Q | S | - | Fig.3 | |||||||||||||||||||||||||||||||
Medizinische Art tabelliert:
| Modell nein. | Nennstrom @40°C |
Terminalwahlen | Medizinische Ausrüstung 5 |
Durchsickern gegenwärtiges 250V/50Hz | Elektrisches Diagramm | Nennspannung (V) | Arbeitsfrequenz (Hz) | ||||||||||||||||||||||||||||||||
| YB41D3-1A-x (5) | 1A | Q | S | W | 5 |
<5> |
Fig.2 |
115/250V |
50/60Hz |
||||||||||||||||||||||||||||||
| YB41D3-2A-x (5) | 2A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-3A-x (5) | 3A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-4A-x (5) | 4A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-6A-x (5) | 6A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-8A-x (5) | 8A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D3-10A-x (5) | 10A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-1A-x (5) | 1A | Q | S | W | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-2A-x (5) | 2A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-3A-x (5) | 3A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-4A-x (5) | 4A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-6A-x (5) | 6A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB41D4-8A-x (5) | 8A | Q | S | - | 5 | Fig.2 | |||||||||||||||||||||||||||||||||
| YB42D3-1A-x (5) | 1A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-2A-x (5) | 2A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-3A-x (5) | 3A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-4A-x (5) | 4A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-6A-x (5) | 6A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-8A-x (5) | 8A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D3-10A-x (5) | 10A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-1A-x (5) | 1A | Q | S | W | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-2A-x (5) | 2A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-3A-x (5) | 3A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-4A-x (5) | 4A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-6A-x (5) | 6A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-8A-x (5) | 8A | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
| YB42D4-10A-x (5) | 10a | Q | S | - | 5 | Fig.4 | |||||||||||||||||||||||||||||||||
*Q: Schnell-auf 6.35x0.8mm S: Schraubenansatz T: Verteiler
Elektrisches Diagramm:
Fig.1
Fig.2
Fig.3
Fig.4
Mechanisches Maß (Einheit: Millimeter)
| Fall | A | B | C | D | E | F | G | H | I | J | K | L | ||||||||||||||||||||||||||||
| D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15,5 | 4,5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| Toleranzen | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||
Einfügungsdämpfungstabelle (im System 50ohm, das IEC/CISPR No.17 übereinstimmt)
Gleichtakt -------- differenzialer Modus
1A 3A
6A 10A
20a
