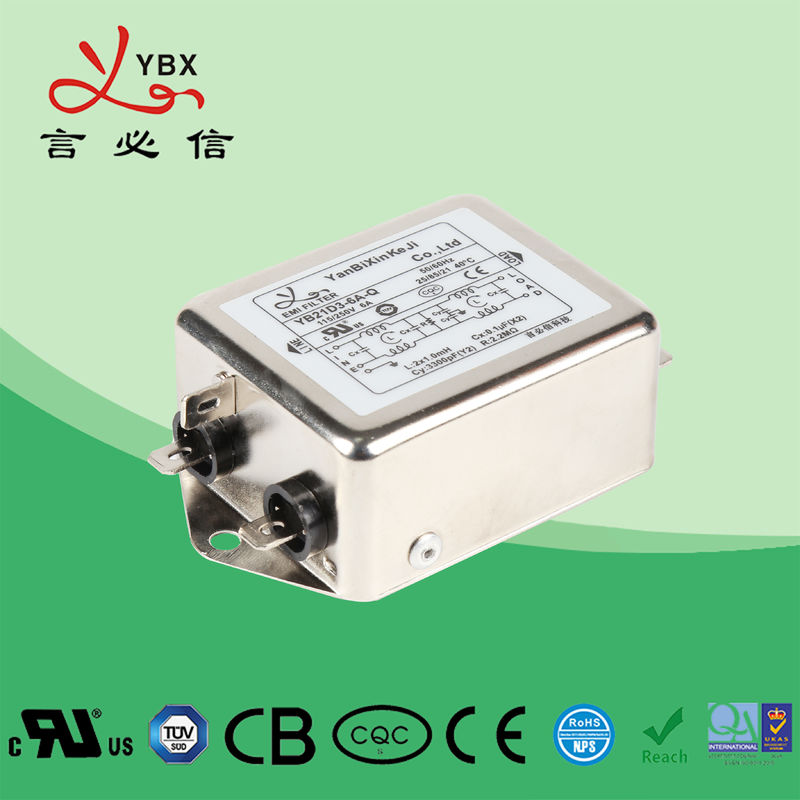

Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung

Herkunftsort China
Markenname YBX
Zertifizierung cUL, TUV, CQC, CE, ROHS
Modellnummer YB22D3-10A-W
Min Bestellmenge 50pcs
Preis Negotiable
Verpackung Informationen 56.5*28.5*22.5CM
Lieferzeit 20-25 Tage
Zahlungsbedingungen T / T, L / C
Versorgungsmaterial-Fähigkeit 10000-teilig/Stücke pro universellen Entstörfilter Monats-Wechselstroms 220V

Kontaktieren Sie mich für kostenlose Proben und Coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Einzelteil YB22D3-10A-W gegenwärtig 1A-20A
Spannung 220Vac Frequenz 50/60Hz
Bandbreite 3dB 5-10% MOQ 50pcs
Markenname YBX Paket-Art Oberflächenberg
Markieren

emc-Netzfilter

,

geführter Entstörfilter

Hinterlass eine Nachricht
Produkt-Beschreibung

115V, einphasig-Energie EMS EMC 250VAC 10A FILTER mit erhöhter Verminderung



Technische Spezifikation:



Einzelteil Energienetzfilter
Modell Energienetzfilter YB-D
Übertragungsfunktion Flachpass
Paket-Art Oberflächenberg
Nominale Mittelfrequenz 10K-30MHZ
Einfügungsdämpfung 60~90dB
Eingangsimpedanz 50Ω
Nennspannung 115V/250V
Nennstrom 1~10A
Klimatemperatur 40°C
Temperaturspanne 25 / 085/21
Arbeitsfrequenz 50/60HZ
Phasen 1450VDC
Linie zum Boden 2250VDC
Maximaler Durchsickern-Strom 250VAC/60HZ 0.8mA maximal
MOQ 50pcs
Preis USD2~9.8/Meter
Vorbereitungs- und Anlaufzeit Wochentag 5~20



Eigenschaften:



--  YB22 haben die zweistufige Entstörung, mit guter Differenzial- und Gleichtaktverminderung entworfen;



--  Verschiedene Terminalwahlen erlauben Ihnen vorzuwählen;



--  Es gibt eine Vielzahl von Teilen und die Kombinationen, zum von der EMC-Tests des unterschiedlichen Kunden zu treffen.



Typische Anwendungen:



1. Elektrische und elektronische Ausrüstung



2. Medizinische Ausrüstung



3. Datacomausrüstung



4. Büroautomationsausrüstung



Regel der Nominierung:



YB 22 E4 - 10A - Q (R 5)

            ¦ ¦ ¦ ¦ ¦ ¦

     gegenwärtige Verbindung des Stromkreisfalles optional



Tabelliert:



Modell nein. Nennstrom
@40°C

Terminal-Options*

Durchsickern gegenwärtiges 250V/50Hz Elektrisches Diagramm

Nennspannung (V) Arbeitsfrequenz (Hz)


YB22E4-1A 1A~4A Q S W





















<0>

Fig.1





















115/250V





















50/60Hz

YB22E4-6A 6A Q S W Fig.1
YB22E4-8A 8A Q S W Fig.1
YB22E4-10A 10A Q S W Fig.1
YB22E4-15A 15A Q S - Fig.1
YB22D1-1A 1A~4A Q - W Fig.1
YB22D1-6A 6A Q - W Fig.1
YB22D2-6A 6A Q S W Fig.1
YB22D2-8A 8A Q S W Fig.1
YB22D2-10A 10A Q S W Fig.1
YB22D2-15A 15A Q S - Fig.1
YB22D3-8A 8A Q S W Fig.1
YB22D3-10A 10A Q S W Fig.1
YB22D3-15A 15A Q S - Fig.1
YB22D4-10A 10A Q S W Fig.1
YB22D4-15A 15A Q S - Fig.1
YB22D4-20A 20A Q S - Fig.1
YB22D5-15A 15A Q S - Fig.1
YB22D5-20A 20A Q S - Fig.1
YB22D5-30A 30A - S - Fig.1
YB22D6-20A 20A - S - Fig.1
YB22D6-30A 30A - S - Fig.1
YB22F1-20A 20A - S - Fig.1
YB22F1-30A 30A - S - Fig.1
YB22F2-30A 30A - S - Fig.1
YB22F2-40A 40A - S - Fig.1
YB22F2-50A 50A - S - Fig.1
YB22F3-50A 50A - S - Fig.1



Medizinische Art tabelliert:

Modell nein. Nennstrom
@40°C

Terminalwahlen

Medizinische Ausrüstung

Durchsickern gegenwärtiges 250V/50Hz Elektrisches Diagramm Nennspannung (V) Arbeitsfrequenz (Hz)


YB22E4-1A-x (5) 1A~4A Q S W 5































<5>

Fig.2































115/250V































50/60Hz

YB22E4-6A-x (5) 6A Q S W 5 Fig.2
YB22E4-8A-x (5) 8A Q S W 5 Fig.2
YB22E4-10A-x (5) 10A Q S W 5 Fig.2
YB22E4-15A-x (5) 15A Q S W 5 Fig.2
YB22D1-1A-x (5) 1A~4A Q - W 5 Fig.2
YB22D1-6A-x (5) 6A Q - W 5 Fig.2
YB22D2-6A-x (5) 6A Q S W 5 Fig.2
YB22D2-8A-x (5) 8A Q S W 5 Fig.2
YB22D2-10A-x (5) 10A Q S W 5 Fig.2
YB22D2-15A-x (5) 15A Q S - 5 Fig.2
YB22D3-8A-x (5) 8A Q S W 5 Fig.2
YB22D3-10A-x (5) 10A Q S W 5 Fig.2
YB22D3-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-10A-x (5) 10A Q S W 5 Fig.2
YB22D4-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-15A-x (5) 15A Q S - 5 Fig.2
YB22D5-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-30A-x (5) 30A - S - 5 Fig.2
YB22D6-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-30A-x (5) 30A - S - 5 Fig.2
YB22F2-30A-x (5) 30A - S - 5 Fig.2
YB22F2-40A-x (5) 40A - S - 5 Fig.2
YB22F2-50A-x (5) 50A - S - 5 Fig.2
YB22F3-50A-x (5) 50A - S - 5 Fig.2

Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 0*Q: Schnell-auf 6.35x0.8mm Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 1S: Schraubenansatz Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 2W: UL1015 18awg

Elektrisches Diagramm:



Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 3

                         Fig.1



Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 4

                          Abb. 2



Mechanisches Maß (Einheit: Millimeter)



Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 5




Fall E3 E4 D1 D2 D3 D4 D5 F1 F2 F3 F4 Toleranzen
A 32 44,5 51 51 63 63 73 72 98 120 150 ±1
B 46 50,5 33 51 51 51 56 65 80 100 105 ±1
C 22,5 30 29 21 29 38 44,5 39 41 50 60 ±1
D 54 61,5 60 63 75 75 87 75 95 115 120 ±0.15
E 62 70,5 68 72 85 85 98 45 50 80 90 ±1
F 24 28 20 27 25 27 30 35 50 60 60 ±0.5
G 12,5 10,5 10 10 10 15,5 16 22 24 26 35 ±0.5
H 4,5 6 4,5 4,5 5 4,5 4,5 4,2 4,2 4*6 4*6 ±0.15
I   4,5           4.2*6.2 4.2*6.2 4*6 4*6 ±0.15
J               M4/M6 M4/M6 M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 UL 1015 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 M4 M4 ±0.15
L               35 50 60 60 ±2





Einfügungsdämpfungstabelle (im System 50ohm, das IEC/CISPR No.17 übereinstimmt)

           Gleichtakt                            -------- differenzialer Modus

                              1A 3A

    Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 6                       Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 7



                               6A 8A

    Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 8                       Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 9



                            10A 20A

   Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 10                          Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 11



                              30A

   Filter-einphasiges EMS EMC Energie 10A 115V mit erhöhter Verminderung 12
