Herkunftsort:
China
Markenname:
YBX
Zertifizierung:
cUL, ENEC, CQC, CE, ROHS
Modellnummer:
YX84G1-3A-QL
Treten Sie mit uns in Verbindung
Video
Video

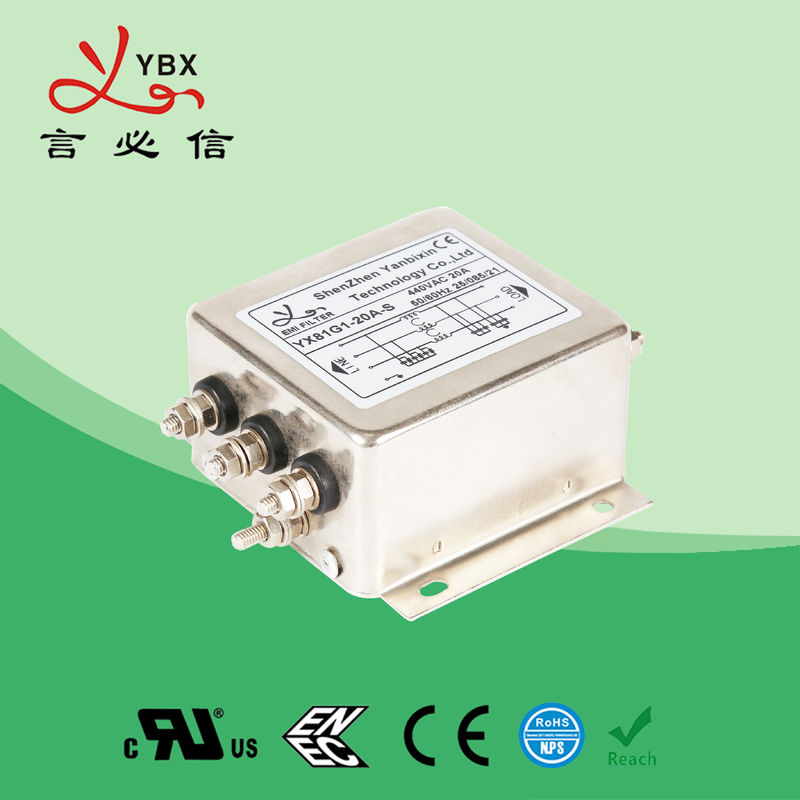

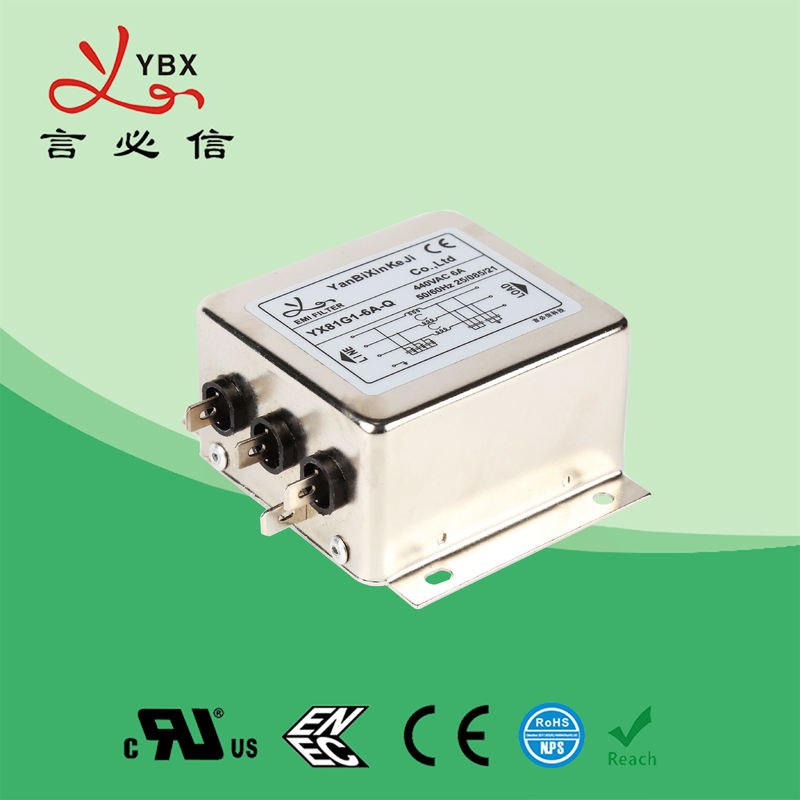

380V, 440VAC 3A 3 Linie Inverter Emi Filter der Phasen-3 für Konverter
Technische Spezifikation:
| Einzelteil | Industrieenergie Filter für Konverter |
| Modell | Reihe Industrieenergie Filters YB-G |
| Übertragungsfunktion | Flachpass |
| Paket-Art | Oberflächenberg |
| Nominale Mittelfrequenz | 10K-30MHZ |
| Einfügungsdämpfung | 60~90dB |
| Eingangsimpedanz | 50Ω |
| Nennspannung | 380V/440V |
| Nennstrom | 1~600A |
| Klimatemperatur | 40°C |
| Temperaturspanne | 25 / 085/21 |
| Arbeitsfrequenz | 50/60HZ |
| Phasen | 1450VDC |
| Zu reiben Linie | 2250VDC |
| Maximaler Durchsickern-Strom | 250VAC/60HZ 0.8mA maximal |
| MOQ | 5pcs |
| Preis | USD4.8~88.8/Meter |
| Vorbereitungs- und Anlaufzeit | Wochentag 5~15 |
Eigenschaften:
-- Mit dreistufigem Entstörungsentwurf können spezielle Materialien den hochohmigen Eigenschaften im breiten Frequenzbereich garantieren
-- Sichern Sie das reibungslose Funktionieren von anderen elektronischen Geräten in der Nähe, zu und lösen Sie die Störungsprobleme des Inverters
-- Kupferne Stangenanschlüsse beantragt Versionen über 250A, um mit internationaler Standard-, einfacher und sicherer Verbindung Schritt zu halten
-- Kundengebundene Produkte entsprechend den Anforderungen des Kunden
Typische Anwendungen:
-- Passend für die meisten Marken von Invertern
-- Servomotor
-- dv-/dtbeschränkung
-- Industrielle elektronische Ausrüstung durch die Anwendung des Frequenzumsetzungsprinzips
-- Büroautomations- und Datacomausrüstung
Regel der Nominierung:
YX 84 G1 - 3A - Q L
¦ ¦ ¦ ¦
Stromkreisfall gegenwärtig Verbindung
Tabelliert:
| Modell nein. | Nennstrom @40°C |
Anschluss Options* |
Durchsickern gegenwärtiges 440V/50Hz | Elektrisches Diagramm |
Nennspannung (V) | Arbeitsfrequenz (Hz) | ||||||||||||||||||||||||||||||
| YX84G1-3A-XL | 3A | - | S | T |
<5> |
Fig.1 |
250/440V |
50/60Hz |
||||||||||||||||||||||||||||
| YX84G2-6A-XL | 6A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G2-10A-XL | 10A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G2-15A-XL | 15A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G3-20A-XL | 20A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G3-25A-XL | 25A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G3-30A-XL | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G5-30A-XL | 30A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G5-40A-XL | 40A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G5-50A-XL | 50A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G4-50A-XL | 50A | - | S | T |
<7> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX84G4-60A-XL | 60A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G4-80A-XL | 80A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-100A-XL | 100A | - | S | T |
<10> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX84G6-120A-XL | 120A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-150A-XL | 150A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-180A-XL | 180A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G6-200A-XL | 200A | - | S | T | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G8-300A-XL | 300A | B | - | - |
<20> |
Fig.1 | ||||||||||||||||||||||||||||||
| YX84G8-400A-XL | 400A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G8-630A-XL | 630A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YX84G9-800A-XL | 800A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G9-1000A-XL | 1000A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
| YX83G9-1200A-XL | 1200A | B | - | - | Fig.1 | |||||||||||||||||||||||||||||||
*B: Kupferne Stange S: Schraubenansatz T: Verteiler
Elektrisches Diagramm:
Mechanisches Maß (Einheit: Millimeter)
| Fall | B | C | D | E | F | G | H | Ich | J | K | L | M | |||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | |||||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*6.5 | 50 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49,5 | 6*9 | 117 | M6/M8 | M8/M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | ||||||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | ||||||||||||||||||||||||||||||||
| G8 | 290 | 170 | 155 | 195 | 220 | 100 | 75 | 12 | 228 | M8 | 20 | 8 | 380 | ||||||||||||||||||||||||||||||
| G9 | 350 | 205 | 162 | 230 | 255 | 124 | 67 | 12 | 290 | M8 | 30 | 8 | 448 | ||||||||||||||||||||||||||||||
| Toleranzen | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||||
Einfügungsdämpfungstabelle (im System 50ohm, das IEC/CISPR No.17 übereinstimmt)
Gleichtakt -------- differenzialer Modus
6A/10A 20A
30A 50A
80A 100A
200A
